Procesamiento continuo de placas estructurales de alta resistencia (Q355, DH36) de hasta 120 mm de espesor y 4.000 mm de ancho, equipada con soporte vertical superior y centradores laterales hidráulicos.
Configuración técnica según aplicación y alcance de proyecto
Tolerancia de redondez y velocidad de ciclo equivalente a líneas europeas de rolado eólico.
Costo competitivo con paquete completo de soporte superior, centradores laterales y mesa de alimentación.
Cronograma de fabricación e inspección FAT ajustado a las necesidades de la obra o planta de torres.

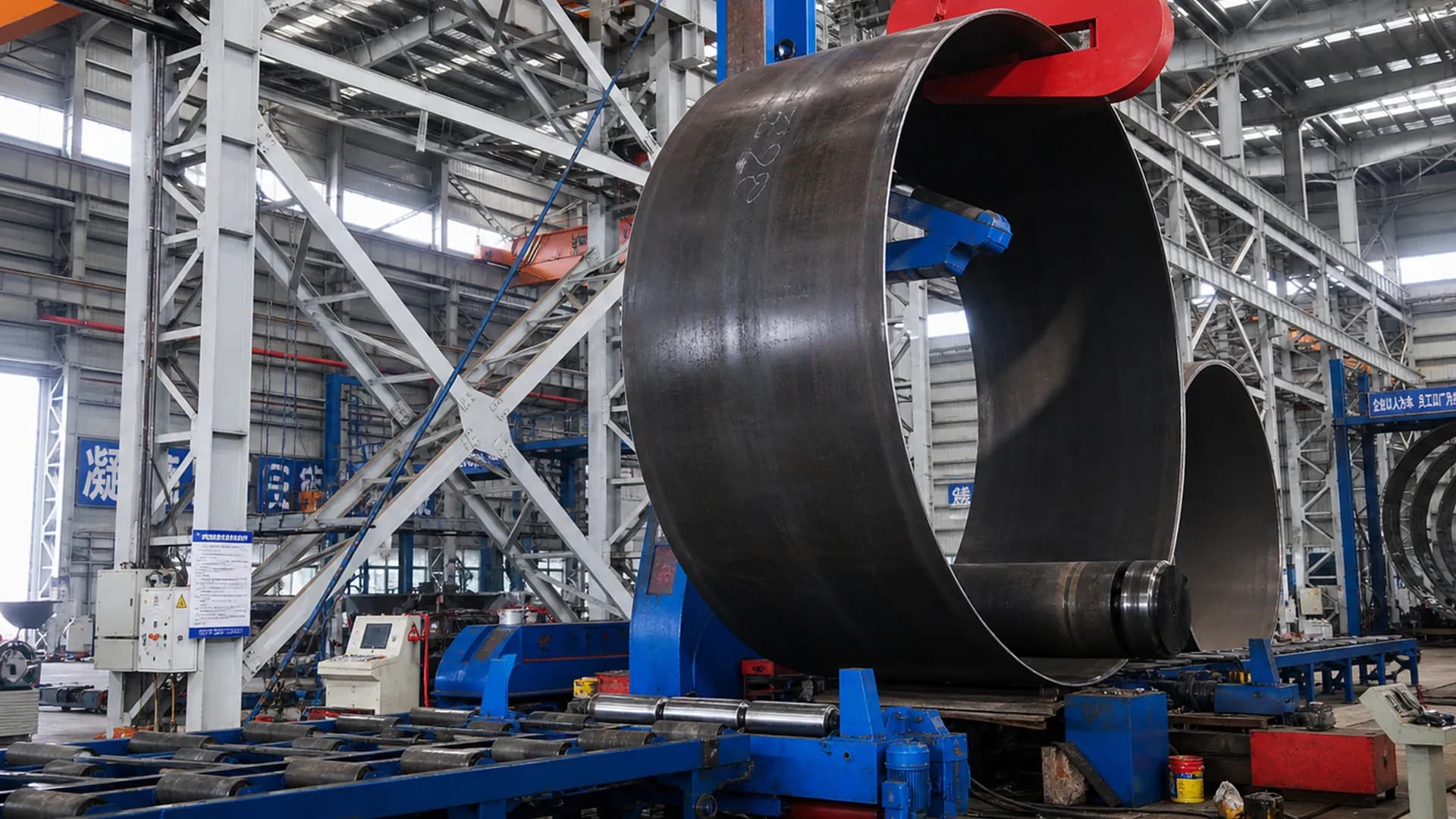

Estructura tipo grúa superior hidráulica que sostiene virolas de hasta 8 metros de diámetro durante el curvado, evitando el colapso por peso propio y deformaciones ovales.
Brazos laterales con rodillos orientables que alinean continuamente la placa contra el rodillo inferior, indispensables para virolas cónicas con ángulos pronunciados.
Tramo plano residual contenido entre 1,5× y 2× el espesor nominal de la placa, facilitando un armado perfecto en las estaciones de soldadura de arco sumergido (SAW).
Programación automática del número de pasadas según radio y espesor, con compensación de retroceso elástico del acero estructural DH36/Q355.
Tabla de Modelos y Parámetros Constructivos
* Fabricamos capacidades a medida con espesores y anchos especiales bajo requerimiento de ingeniería.
| Modelo | Espesor Máx. de Placa (mm) | Ancho Útil (mm) | Diámetro de Torre (mm) | Capacidad Soporte (t) | Diámetro Rodillo Superior (mm) | Potencia Motor (kW) |
|---|---|---|---|---|---|---|
| W12Y-40×3000 | 40 | 3050 | 4500 | 15 | 480 | 55 |
| W12Y-60×3200 | 60 | 3250 | 5500 | 25 | 600 | 90 |
| W12Y-80×3500 | 80 | 3550 | 6500 | 35 | 720 | 132 |
| W12Y-100×3500 | 100 | 3550 | 7500 | 45 | 820 | 185 |
| W12Y-120×4000 | 120 | 4050 | 8000 | 60 | 950 | 250 |
Mostrando 5 de 5 modelos.
Sectores atendidos por esta línea de conformado
Evidencias públicas documentadas de la línea
Línea especializada de rolado con capacidad de 200 mm para virolas y secciones cónicas de torres eólicas de Lamprell (Emiratos Árabes Unidos), con soportes laterales y grúa superior para curvado continuo.
Entrega de roladora de alta rigidez para conformado de virolas de torres eólicas de 120 mm × 3.200 mm en Shaanxi Construction Engineering New Energy, cumpliendo tolerancias estrictas para líneas de soldadura automatizada.
Validación operativa en la base de CCCC Third Navigation Engineering Bureau (Zhonghang Sanhang). La máquina roló placas de 90 mm (345 MPa) y 3.000 mm de ancho para virolas de torre de 7 a 8 metros de diámetro.
La configuración de resguardos, dispositivos de paro de emergencia y esquemas eléctricos se adecuan conforme a la evaluación de riesgos y normativas aplicables en cada país importador (NOM-004-STPS-1999 en México, RETIE en Colombia, etc.).
Asistencia técnica para clasificación arancelaria bajo la partida 8462.24.00. Soporte documental para proyectos de energía renovable con beneficios arancelarios o de fomento en México, Chile, Colombia, Perú y Argentina.
Reciba plano dimensional preliminar, estimación de viabilidad de conformado y propuesta comercial FOB o CIF adaptada a su puerto de destino.
